MBR的工艺设计

1、进水要求

       膜生物反应池进水宜符合下列限值：化学需氧量（ COD）小于 500mg/L；

       五日生化需氧量（ BOD5）小于 300mg/L；

       悬浮物（ TSS）小于 150mg/L；

       氨氮小于 50mg/L；

       动植物油（ n-Hex）小于 30mg/L且矿物油（ n-Hex）小于 3mg/L； pH 6～9。

       对不符合以上水质要求的污水，应进行预处理。

2、总体要求

       膜生物法污水处理工程应遵循以下规定：

       a）厂址选择和总体布置应符合《室外排水设计规范》（ GB50014-2011）的有关规定。总图设计应符合《工业企业总平面设计设计规范》（ GB50187-2012）的有关规定。

        b）防洪标准不应低于城镇防洪标准，且有良好的排水条件。

        c）建筑物的防火设计应符合《建筑设计防火规范》（ GB50016-2010）的规定。

       d）污泥堆放场的设计应符合《一般工业固体废物贮存、处置场污染控制标准》（ GB18599-2001）的规定。

       e）运行过程中产生的废气、恶臭、废水、废渣及其它污染物的治理与排放，应执行国家环境保护法规和标准的有关规定，防止二次污染。

       f）噪声和振动控制设计应符合《工业企业噪声控制设计规范》（ GBJ87- 85）和《动力机器基础设计规范》（ GB50040-96）的规定，机房噪声应符合《声环境质量标准》（ GB3096-2008）的规定，厂界噪声应符合《工业企业厂界环境噪声排放标准》（ GB12348-2008）的规定。

       g）建设、运行过程中应重视职业卫生和劳动安全，严格执行《工业企业卫生设计标准》（ GBZ1-2010）、《工作场所有害因素职业接触限值第 1 部分：

       化学有害因素》（ GBZ  2.1-2007）、《工作场所有害因素职业接触限值第 2 部分：物理因素》（ GBZ  2.2-2007）和《生产过程安全卫生要求总则》（GB12801-2008）的规定。污水处理工程建成运行的同时，安全和卫生设施应同时建成运行，并制定相应的操作规程。

       膜生物法污水处理工程应按照《城镇污水处理厂污染物排放标准》（GB18918-2002）的相关规定安装在线监测系统。在线监测系统的安装、验收和运行应符合《水污染源在线监测系统安装技术规范》（ HJ/T353-2007）、《水污染源在线监测系统验收技术规范》（ HJ/T354-2007）和《水污染源在线监测系统运行与考核技术规范》（ HJ/T355 -2007）的相关规定。

工艺设计

1、一般规定

       膜生物法污水处理工程出水水质应符合国家和地方的排放标准及回用水相关标准。

       应按污水的性质和污染物浓度，选择膜生物法的工艺类型。对易于产生膜污堵的污水，宜采用外置式膜生物法处理系统。

       水质和（或）水量变化大的污水处理工程，宜设置调节水质和（或）水量的设施。

应按出水磷排放的要求，选择设置化学除磷装置。进水泵房、格栅、沉砂池和初沉池的设计应符合《室外排水设计规范》（GB50014-2011）的规定。

       膜生物法处理系统对 COD、BOD5、SS、氨氮的去除效率应分别在 90％、 95％、99％、90％以上。

2、预处理和前处理

       膜生物处理系统宜设置超细格栅。

       污水中含有毛发、织物纤维较多时，宜设置毛发收集器。污水的 BOD5/COD小于0.3  时，宜采用提高污水可生化性的措施。

       污水进入膜生物反应池之前，须去除尖锐颗粒等硬物。

3、工艺设计

        浸没式膜生物法污水处理系统

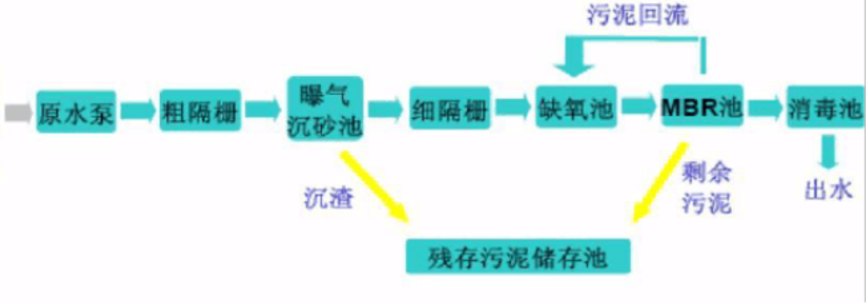

        A、工艺流程——针对生活污水的 MBR工艺流程：

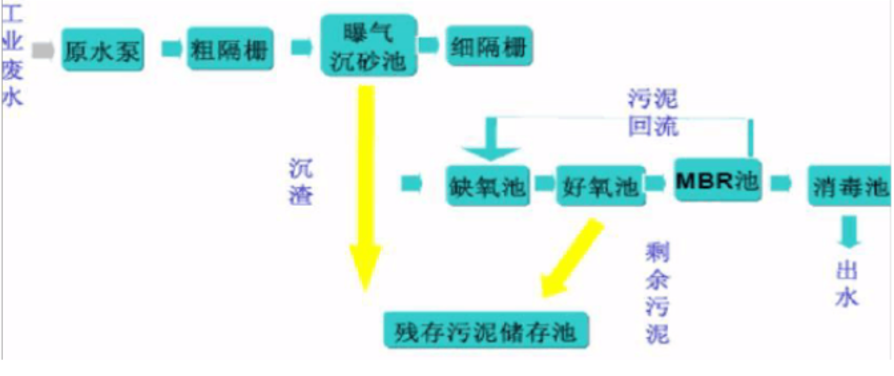

       针对工业废水的 MBR工艺流程：

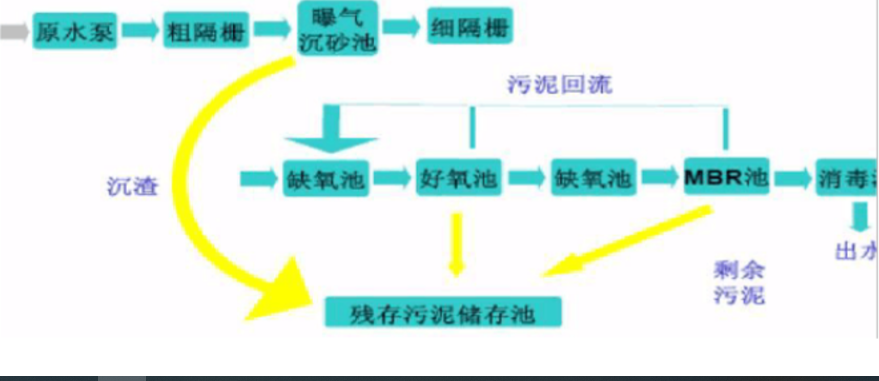

针对以氨氮去除为主的 MBR工艺流程：

设计参数

       浸没式膜生物反应池污泥负荷与污泥浓度等设计参数应由试验确定。在无试验数据时，可按下表选取。

       浸没式膜生物法污水处理的设计参数：

       浸没式膜生物反应池的超高宜为 0.5m～1.0m；生物反应池的设计水温宜为 12℃～38℃，北方地区冬季采取保温或增温措施应符合《室外排水设计规范》（GB50014-2011）的规定。

       C、曝气系统

       浸没式膜生物反应池曝气系统设计应符合下列规定： a) 膜生物反应池所需空气由鼓风机提供，通过进气管将空气输入池内曝气管网；

       b) 膜生物反应池宜采用射流曝气与穿孔曝气相结合的曝气方式，也可采用穿孔曝气与微孔曝气相结合的曝气方式；

       c) 曝气管网应均匀布置在膜组器的下方，曝气管应密封连接，管路内无杂物；

       d)膜表面清洗所需的空气量，应由试验确定。同时脱氮除磷的浸没式缺氧－膜生物污水处理系统，工艺参数应符合下列要求：

      a)厌氧池污泥浓度宜为 20g/L～25g/L；溶解氧浓度应不大于 0.2mg/L。

      b) 膜生物反应池污泥浓度宜为 6g/L～12g/L；膜箱内溶解氧浓度宜为、2.0mg/L，膜箱外溶解氧浓度宜为 0.5mg/L。

      c)污泥回流比 100％～500％。

外置式膜生物法污水处理系统

       外置式生物反应池容积、水力停留时间 HRT、污泥负荷与污泥浓度、曝气系统等设计参数可参照浸没式膜生物法工程设计，超高宜为 0.3m～0.5m。膜系统设计宜参照下列参数：

       a）过滤方式：错流式过滤。

       b）膜系统正常运行回收率 10%～15%；

       c）膜面流速为 3m/s～5m/s；

       d）膜通量为 40L/m2·h ～150L/m2·h ；

       e）操作压力为 0.2MPa～0.4MPa；

       f）污泥浓度为 10g/L～40g/L。

外置式膜生物法循环浓缩池，应符合下列规定：

       a）容积应能贮存膜系统正常运行 15 分钟所必须的水量；

       b）污泥沉淀区，深度应有 0.5m～1.5m。底部设有排泥管；

       c）进水管和浓水回流管设在上部；

       d）大流量循环泵进水口应设在池顶–1m～–2m处。

      外置式膜生物法污水处理系统，宜将曝气池混合液直接排入循环浓缩池。并从循环浓缩池底部定期排泥。

4、污泥处理系统剩余污泥的排放在条件允许时可增设流量计、污泥浓度计，用于监测、统计污泥排出量。

      污泥处理和处置应符合《室外排水设计规范》（ GB50014-2011）的规定。

5、后处理

       对出水的除臭和脱色有严格要求时，可采用活性炭吸附或化学氧化处理。

       对出水微生物有严格要求时，可采用氯化、紫外线或臭氧消毒。
