热处理（热定型）是MBR膜材料PTFE微孔膜制备过程中必不可少的一个步骤，其作用有三个方面：

       1、调整加工过程中的内应力，提高膜的尺寸稳定性；

       2、调整膜的结晶结构，改变膜的力学性能；

       3、调控膜的微孔和表面结构，改变膜的孔径和孔径分布。膜结晶度和粗糙程度的改变进而会影响膜的表面张力，会带来疏水性能和水接触角(WCA)的变化。

热处理法对MBR膜材料PTFE膜疏水性的影响

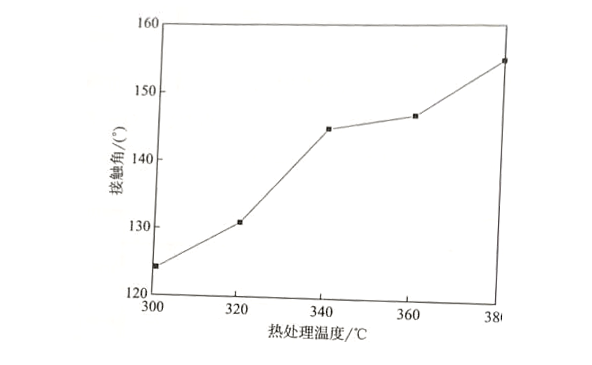

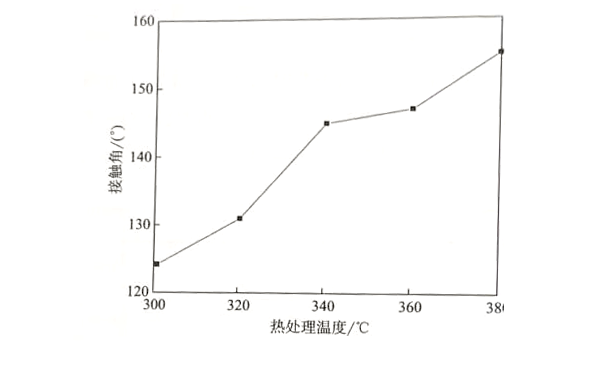

如图3-109、图3-110所示分别为热处理温度和时间对分离膜WCA的影响。

由图3-109可知，当热处理时间为2min，随着温度由300C升至380C时，WCA由124°增大至155°;由图3-110可知，当热处理温度为340C，随着时间延长，WCAWCA的升高表明分离膜表面疏水性增强。

       热处理法对膜疏水性影响原因分析为疏水性增强的内在原因可从分离膜化学结构、表面形貌、粗糙度及结晶度四个方面分析得出。
