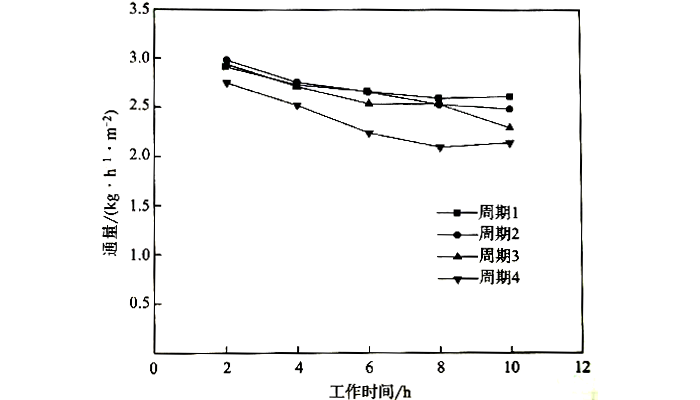

MBR膜通量衰减周期（MBR膜污染周期）如图4-14所示。由图可知，PTFE材质的MBR中空纤维膜通量大约在3kg(m'·h)左右，MBR膜在连续工作时，会有一个通量的衰减过程。其原因主要有两方面:

       1、MBR膜的收缩；

       2、海水中的盐分在膜表面结垢 (表4-4)。

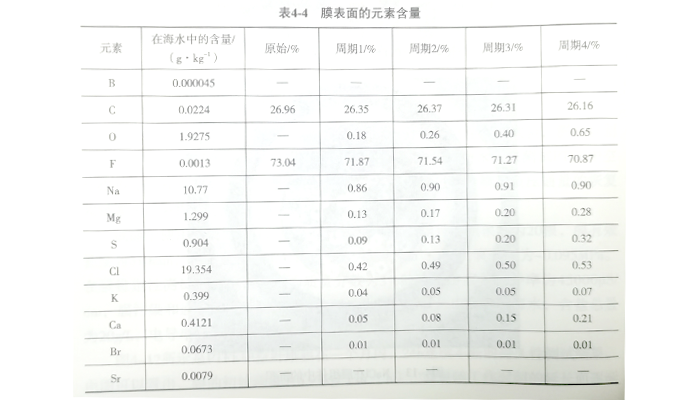

       由表4-4可以看出，在未进行膜蒸馏时，MBR膜的表面元素主要为氟和碳，膜蒸馏后化学元素在膜的表面沉积附着，膜表面的Na、K、Ca、Mg等元素的量都有增加。并且随着mbr膜的测试时间的延长，膜表面附着的元素含量增加：另外，MBR膜丝的表面结垢会影响膜的疏水性能，使MBR膜的使用寿命缩短。

       研究表明：处理海水时，必须考虑海水中溶解度低的盐类，防止这类溶解度低的盐类沉积和附着在膜的表面堵塞膜孔；在海水淡化的过程中，应该在海水的预处理过程中给海水脱硬，降低溶解度低的物质在膜表面的沉积和附着量，可延长膜的清洗周期和使用寿命。另外，还可采取其他措施防止膜的表面结垢，如使原料液流动起来，让流动的料液冲刷膜的表面，带走一部分膜表面的结垢;可以对膜的表面曝气，不仅可以降低膜表面的温差、浓度差，极化增加通量，还可以用气体冲刷MBR膜的表面，减少结垢。
