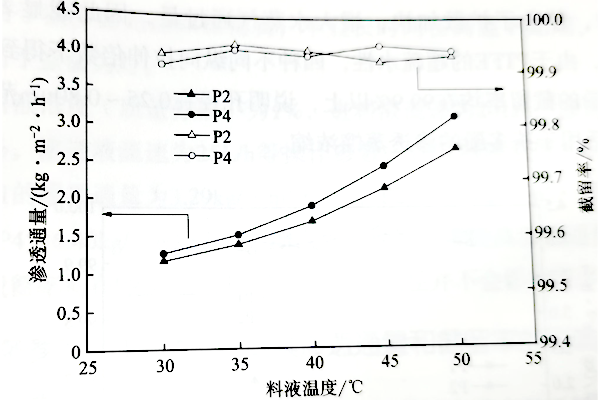

上图展示在不同进料温度下PTFE材质MBR中空纤维膜的壁厚对渗透通量及截留率的影响。由图可知，恒定进料液和渗透液的浓度及流速，在相同的进料温度下减小膜的壁厚使渗透通量增加；但对截留率影响不大，均在99.9%以上。这主是因为减小膜的壁厚会减短水燕气通过膜层的路程，渗透阻力降低，渗透通贾大。从图可知，由于PTFE材质MBR中空纤维膜的超疏水性，不同壁厚的中空纤维膜对茶多酚的留率均在99.9%以上，说明减少膜的壁厚并不会影响渗透蒸馏的效果，但可以提高渗透通量，节省原料降低生产成本。

       另外，由图可知，对于同种壁厚的PTFE材质MBR中空纤维膜，提高进料温度可明显高渗透通量。渗透通量随进料温度上升明显提高的原因有两方面：一方面，群温度的升高使PTFE材质MBR中空纤维膜两侧温差增大，提高水蒸气透过膜壁的推动力；另一面，提高温度能降低溶液黏度，减弱浓差极化效应，提高水蒸气的扩散系数。由于茶多酚是还原性物质，不宜长时间在高温下处理，因此实际操作温度选择高于室温为好。

       恒定进料液浓度(质量分数)为1%，进料液流速为15L/h，渗透液浓度(质量分数)为40%，渗透液流速为30L/h等操作参数，在进料液温度为40C的情况下中空纤维膜P2的渗透通量为1.70kg/ (m2·h)，P4则达到了1.91kg/ (m2·h)，减少壁厚可提高渗透通量，同时两种膜对茶多酚的截留率均在99.9%以上，不影响茶多酚的品质。
